ddr 测试55体育的解决方案

r&s®rto64和 r&s®rtp 示波器提供所需性能，可用于执行 ddr3 和 ddr4 存储器测试。这两款示波器具有市面上特有的专用 ddr 选件，支持触发和解码 ddr 信号，还可用于测试是否符合 ddr 标准的官方 jedec 规范。

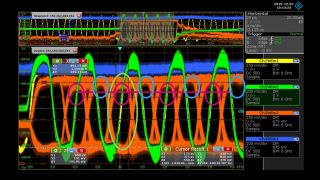

设计电路（包括使用 ddr 接口的存储器读写功能）时，大多数问题都和电路板布局相关，例如带宽不足、与其他功能模块的交叉耦合、阻抗失配或抖动等问题。这两款示波器系列具备快速统计测量、实时眼图和高级抖动分解等多种功能，可以调试信号完整性和信号内容方面的性能不良问题，还可以验证性能。

示波器带宽是决定待采集信号和测试目的的最重要因素。对于调试应用，带宽应涵盖所需信号基频的三次谐波，对于一致性测试，则应涵盖五次谐波。

• ddr3 (1.5v)、ddr3l (1.35v) 和 lpddr3 (1.2v) 需要使用 k91 选件和 r&s®rto64 或 r&s®rtp。
  对于带宽最高 1.6 ghz 的 ddr3，可以使用具有 4 ghz 带宽的 r&s®rto64；对于带宽最高 2.133 ghz 的 ddr3，则需要 6 ghz 带宽或使用 r&s®rtp。使用 r&s®rtp084 可以轻松分析 ddr3 最大带宽的五次谐波，以便进行设计调试和一致性测试。
• ddr4 或 lpddr4 需要 k93 选件和 8 ghz r&s®rtp084。如要验证数据和控制信号的上升时间，更适合使用 r&s®rtp164。

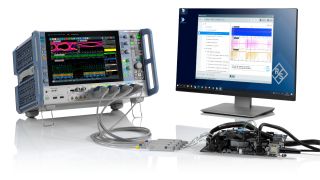

为了更加简单地使用选件自动执行一致性测试，r&s®scopesuite专门提供多种功能：

• 综合性图形向导为整个一致性测试流程提供指导。
• 自动控制所有必要的示波器设置和一致性测试序列。
• 大多数竞品通过后处理对设置影响进行去嵌（校正），r&s®rtp 则使用数字滤波器（k122 选件）。实时补偿设置设备，最高波形捕获率高达每秒百万次，是竞品的数百倍
• 可配置的测试报告记录测试结果。

罗德与施瓦茨还提供所有必备附件，例如满足高带宽要求的高阻抗高速探头、单端总线和测试夹具，以便执行 ddr 调试、信号完整性测试、验证和一致性测试。

对于 ddr 模块和 pcb 之间的接口测试，罗德与施瓦茨网络分析仪（例如r&s®zna、 r&s®znb）的动态范围和最大带宽远超所有 ddr 要求，能够进行信号完整性测量。这两款分析仪系列的 k2 和 k20 选件支持时域分析，包括眼图和同步频域分析功能。
